​SMT贴片机是如何编程的

SMT贴片机是如何编程的

SMT贴片机编程分为两个阶段,一是离线编程准备工作。二是在线编程调试。每个工厂根据各自的贴片机型号与管理模式不同具体的细节也有所差异,下面贴片机厂家广晟德来分享一下SMT贴片机是如何编程和生产的:

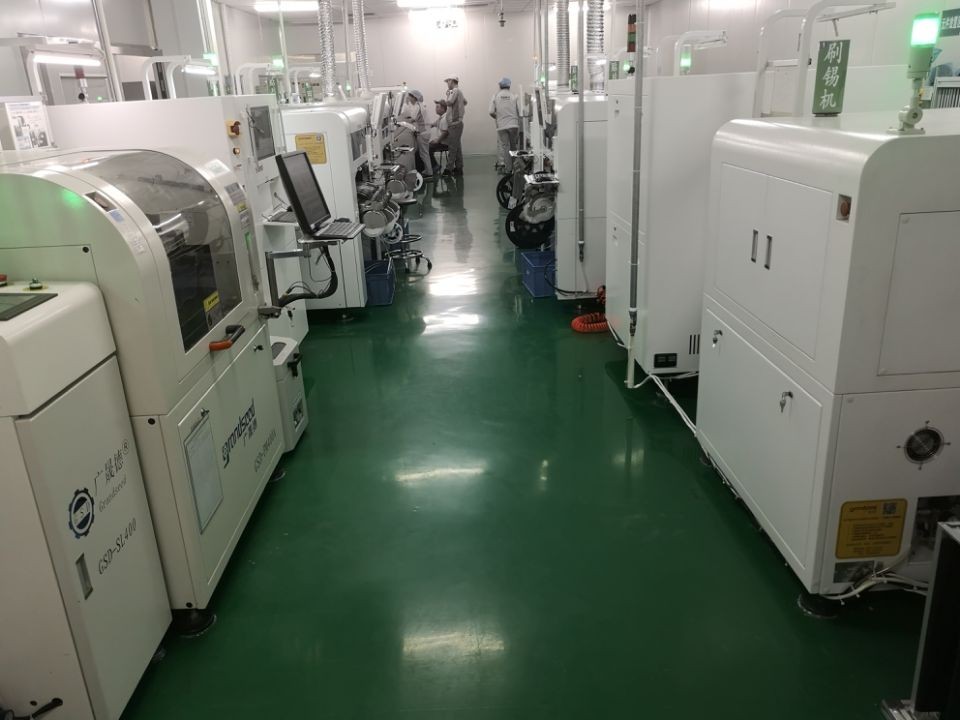

SMT贴片机生产线

SMT贴片机生产线

一.首先整理客户的BOM,编程需要在电脑上进行,所以肯定是电子档的。一般是excel格式的。

二.线路板上坐标的提取。

1、如果客户发了已经导出的excel或txt文档的坐标,那直接用编程软件将坐标和你整理好的BOM合并就可以了。

2、客户发来了PCB文件,那就需要自己导出坐标了,一般用protel99或PADS2007就可以导出excel格式的。

3、客户只提供了一份BOM,提供不了坐标,这时候就需要扫描仪了,将PCB扫描后采点保存成CAD格式,然后将坐标和BOM合成。

三.BOM与坐标合成后检查是否有遗漏或重位,有就需要工程部与客户联系确认,OK后保存成机器需要的格式。

以上者三步,SMT贴片机离线编程大致完结。下面是SMT贴片机编程在线调试:

1.将编好的程序导入机器.

2.找到原点并制作mark标记.

3.将位号坐标逐步校正。

4.优化保存程序,再次检查元件方向及数据.

5.开机打个首件确认.
