稳压二极管的参数和型号（你真的懂稳压二极管吗）
一、什么是稳压二极管
稳压二极管是硅材料的面接触型二极管，简称稳压二极管。
二、稳压二极管有什么用？
它在反向导通时，在一定的电流范围内，端电压几乎不变，表现出稳压特性，因此常用于稳压电路、限幅电路。
三、稳压二极管的特性曲线
我们以1N4736A为例，测试它的特性曲线。
1、测试电路

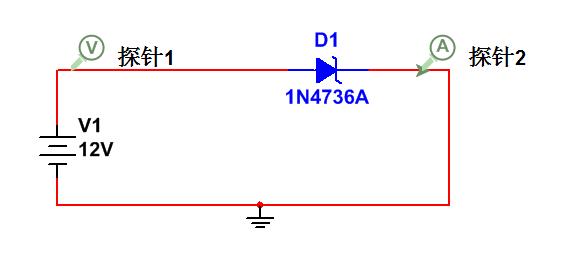

图1：测试电路
2、正向特性曲线

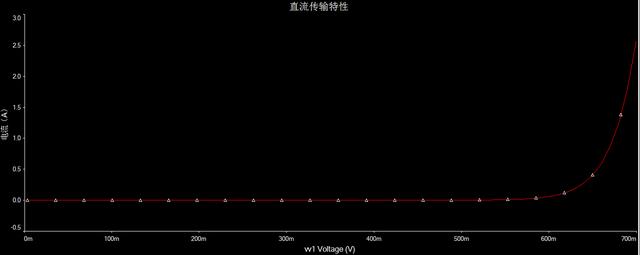

图2：1N4736A正向特性曲线
可以看出，它与普通硅整流二极管的正向特性基本一致，在0.5V~0.6V时导通。
3、反向特性曲线

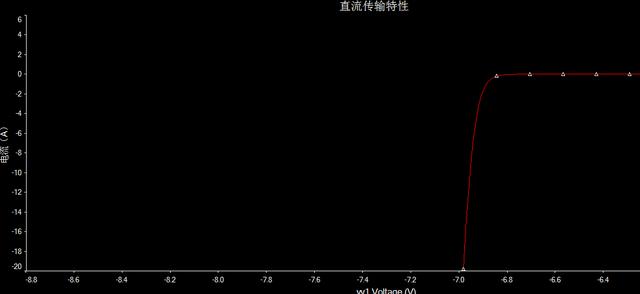

图3：1N4736A的反向特性曲线
从图总可以看出，在反向6.8V电压时反向击穿，并保持在6.8V附近，起到了稳定电压的作用，但是随着电流的增大，电压会有一定程度的增加，因此稳压二极管的稳压精度并不高。
四、稳压二极管重要参数
1、稳压值Vz
值稳压二极管设计的稳定电压值，通常是在一定电流Iz的情况下给出的，比如1N4736A稳定值Vz为6.8V，此时的电流Iz为37mA。也就是他的推荐工作条件。
2、稳定电流Iz
稳定电压Vz与电流Iz的关系见图4

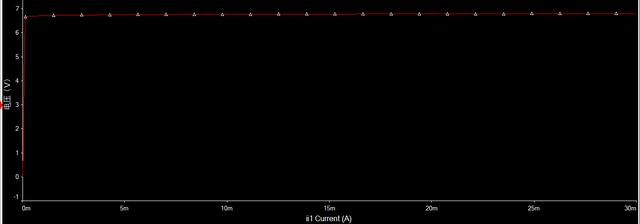

图4：稳压值与稳压电流的关系
从图中可以看出，当电流比较小时，稳压二极管不能击穿，不能稳压。当电流远小于Iz时，电压值也小于Vz，当电流在Iz附近时，稳压值Vz接近6.8V，随着电流的增大，稳压值略有上升。
3、动态电阻Rz
R z= ΔVz/ ΔIz

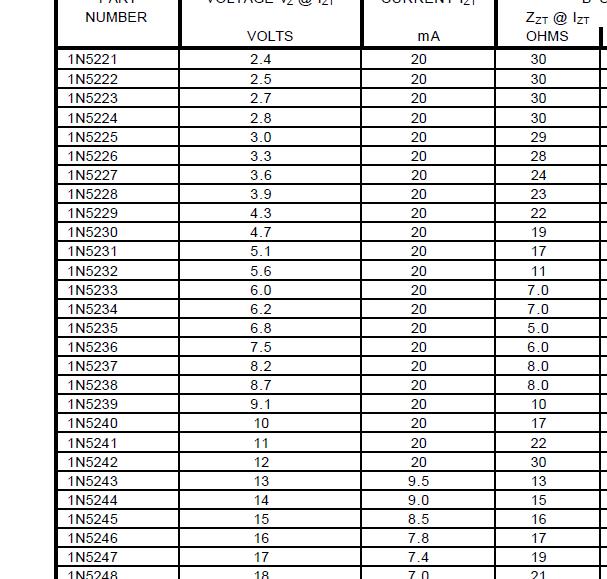

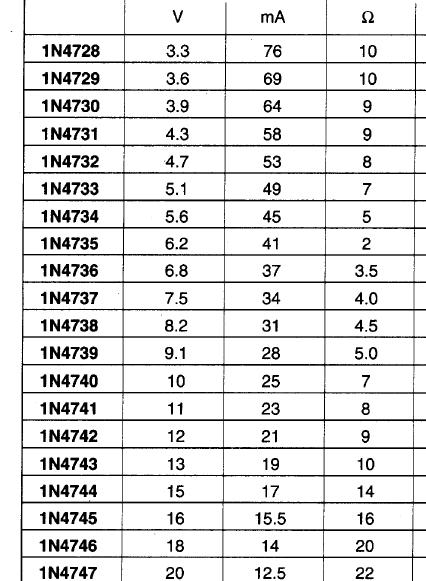

1W系列的动态电阻见图5，0.5W系列的动态电阻见图6。
图5：1W系列动态电阻参数与分布特征
图6：0.5W系列动态电阻的特征：
动态电阻的特征：
（1）、同一个稳压二极管，随着电流的增大，Rz变小
（2）、通过参数表可以看出，不同型号的稳压管分布有如下规律：
1W系列的稳压管中1N4735的动态电阻最小，值为2欧姆，紧挨着它的型号动态电阻都比较小，越远离它动态阻值越高，稳压效果越差。
0.5W系列的稳压管中1N5235的动态电阻最小，值为5欧姆，紧挨着它的型号动态电阻都比较小，越远离它动态阻值越高，稳压效果越差。
4、温度系数
温度变化一度，稳压值的变化量就是温度系数，公式如下：
α=ΔVz/ ΔT

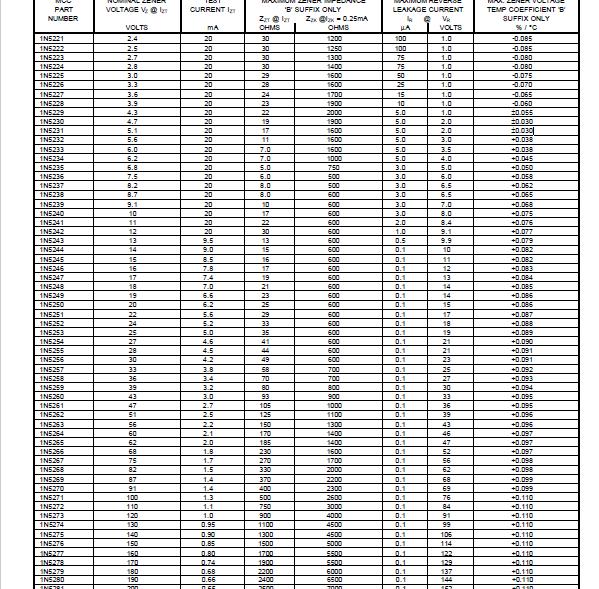

图7：稳压二极管的温度系数及其分布特征
图7中可以看出温度系数的特征：
2.4V~3.9V为负温度系数，温度升高稳压值下降，绝对值较大
4.3V~5.1V为正负温度系数，温度系数可能是负，但是绝对值很小。
5.6V~200V为正温度系数，温度升高稳压值变大，绝对值较大。
可以看出，1N5230 、1N5231有最小的温度系数，综合动态电阻特性，可以得出一个结论，0.5W的1N52XXX系列，4.7V-6.8V的稳压管具有最好的稳压特性和温度特性。
五、稳压二极管电路设计实例
图8为线性电源原理图，输出电压为12，稳压二极管作为基准使用，计算如下，根据前面的结论，我们选择用1N5235，因为他的动态电阻最小，稳压效果最好，同时温度系数也比较小。

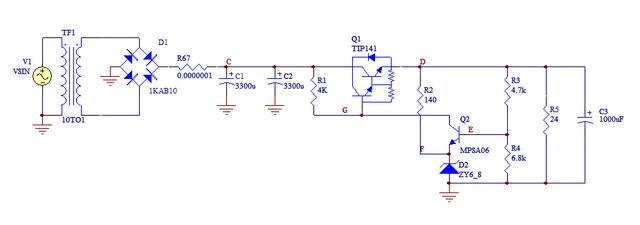

图8：线性电源中稳压二极管作为基准
查参数表可知，稳压值为6.8V，稳压电流为20mA，因此限流电阻值
R2=(12V-6.8V)/0.02A=260Ω
我们取标准之后261Ω。
最大准许电流 Imax=0.5/6.8=73mA,实际上因为环境温度的关系，我们只能使用到最电流的60%左右，约是44mA。
